Jak działa filtracja bębnowa i gdzie mieści się w ciągu oczyszczania

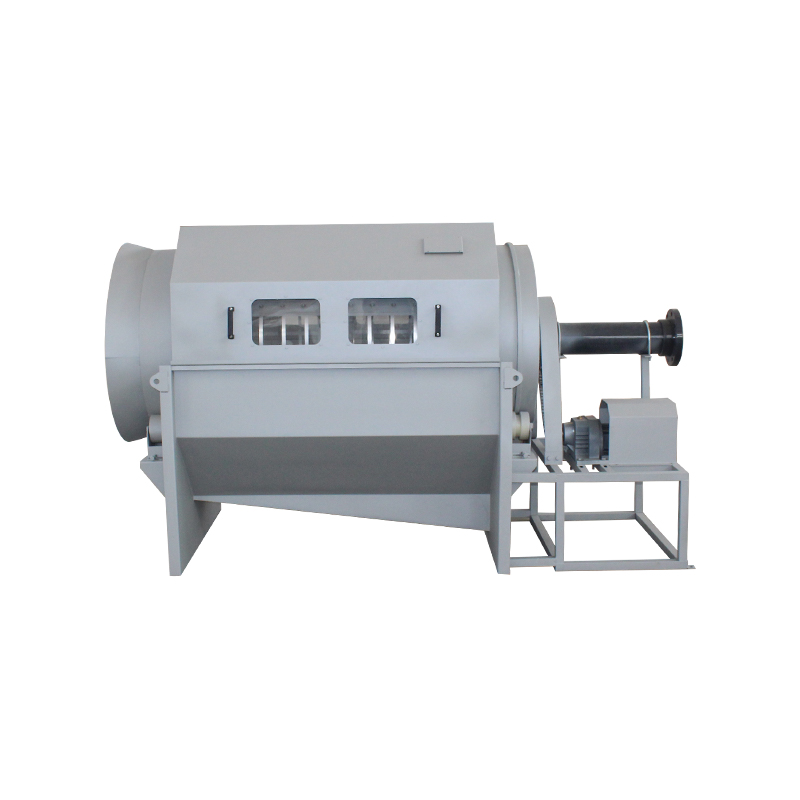

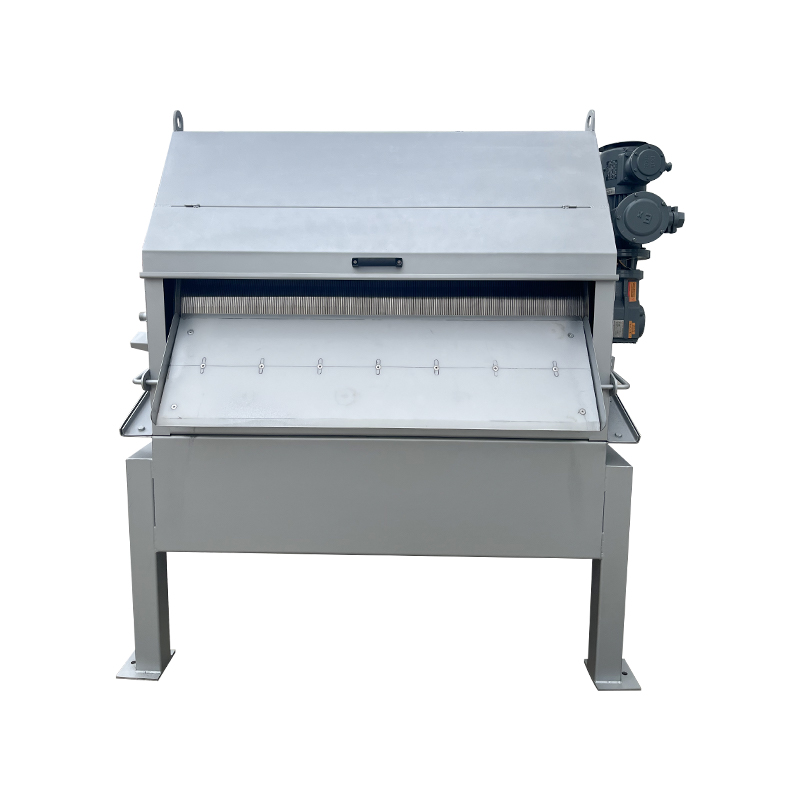

A filtr bębnowy działa na zasadzie ciągłego przesiewania obrotowego: ścieki przepływają albo do wnętrza obracającego się cylindrycznego bębna (przepływ na lewą stronę), albo do jego zewnętrznej powierzchni (przepływ na zewnątrz), przechodząc przez drobne media filtracyjne – zazwyczaj drut klinowy ze stali nierdzewnej, tkaną siatkę lub tkaninę poliestrową – podczas gdy zatrzymane ciała stałe gromadzą się na powierzchni i są mechanicznie usuwane za pomocą natrysku wstecznego lub systemu zgarniającego.

W ciągu oczyszczania ścieków filtracja bębnowa zazwyczaj pełni jedną z dwóch ról. Jako główny etap przesiewania przechwytuje gruboziarniste zawiesiny przed etapami oczyszczania biologicznego lub chemicznego, redukując obciążenie organiczne i chroniąc dalszy sprzęt przed zatykaniem. Jako trzeciorzędny etap polerowania, następujący po wtórnym klarowaniu, usuwa pozostałości zawieszonych ciał stałych i pozostałości kłaczków, aby osiągnąć cele jakościowe ścieków, których nie jest w stanie zapewnić samo osadzanie grawitacyjne.

Ciągła operacja samooczyszczania jest zdecydowaną zaletą: w przeciwieństwie do przesiewaczy statycznych lub wsadowych pras filtracyjnych, filtry bębnowe utrzymują stałą wydajność hydrauliczną bez przerw na ręczne cykle czyszczenia. Dzięki temu szczególnie dobrze nadają się do obiektów działających całodobowo, gdzie ciągłość procesów bezpośrednio wpływa na wydajność produkcji i ryzyko braku zgodności.

Wybór mediów filtracyjnych i jego wpływ na wydajność separacji

Medium filtracyjne jest funkcjonalnym rdzeniem każdego urządzenia maszyna bębnowa do mikrofiltracji , a jego specyfikacja bezpośrednio reguluje zarówno skuteczność separacji, jak i żywotność operacyjną. Rozmiar otworu, współczynnik powierzchni otwartej, profil powierzchni i skład materiału muszą być dopasowane do rozkładu wielkości cząstek i właściwości chemicznych docelowego strumienia ścieków.

Typowe konfiguracje nośników i ich typowe zastosowania obejmują:

• Sita drutowe klinowe (50–500 µm) — wysoka wytrzymałość mechaniczna, doskonała odporność na ścieranie i agresję chemiczną; preferowany do odzyskiwania włókien w papierniach i recyrkulacji wody w akwakulturze
• Tkana siatka ze stali nierdzewnej (10–200 µm) — lepsze wychwytywanie cząstek; nadaje się do ścieków farmaceutycznych i spożywczych, gdzie obowiązują standardy higieny
• Tkanina filtracyjna poliestrowa (10–100 µm) — tańsze cykle wymiany; stosowany w komunalnym oczyszczaniu ścieków i barwieniu tekstyliów, polerowaniu ścieków
• Płyta perforowana z klejoną siatką (100–2000 µm) — intensywne przesiewanie wstępne; radzi sobie z dużą zawartością substancji stałych w ściekach z ubojni i przetwórstwa spożywczego

Często pomijanym parametrem jest współczynnik powierzchni otwartej — procent powierzchni bębna, który jest przepuszczalny. Większa otwarta powierzchnia zmniejsza straty ciśnienia w mediach i umożliwia pracę przy niższych poziomach zanurzenia bębna, zwiększając efektywną strefę filtracji na obrót. Jednakże zwiększanie otwartej powierzchni przy stałym rozmiarze otworu zwykle zmniejsza wytrzymałość mechaniczną, tworząc kompromis projektowy, który należy rozwiązać w oparciu o zawartość ciał stałych i oczekiwaną żywotność mediów. Hengye Technology ocenia specyfikacje materiałów filtracyjnych w ramach procesu projektowania systemu, zapewniając, że wybór apertury jest weryfikowany w oparciu o rzeczywiste dane dotyczące wielkości cząstek ze strumienia ścieków klienta, a nie zakładane na podstawie wzorców branżowych.

Projekt systemu płukania wstecznego: równoważenie wydajności czyszczenia i zużycia wody

Występ A filtr rolkowy w miarę upływu czasu zależy w decydującym stopniu od skuteczności systemu płukania wstecznego. Niewystarczające ciśnienie płukania wstecznego lub niewystarczające pokrycie powoduje, że ciała stałe stopniowo zaślepiają media filtracyjne, zmniejszając wydajność hydrauliczną i zwiększając ryzyko uszkodzenia mediów w wyniku wzrostu różnicy ciśnień. Z drugiej strony nadmierne płukanie wsteczne powoduje zużycie znacznych ilości czystej wody i zwiększa objętość strumienia odrzutów wymagających dalszej obróbki lub utylizacji.

Nowoczesne systemy płukania filtrów bębnowych są zaprojektowane w oparciu o kilka kluczowych parametrów:

• Geometria i rozstaw dysz — dysze z natryskiem wachlarzowym muszą zapewniać pełne boczne pokrycie szerokości medium bez powodowanego nakładania się cienia ciśnienia lub niedostatecznie oczyszczonych stref pomiędzy dyszami
• Ciśnienie robocze — zazwyczaj 1,5–3,0 bara dla większości przemysłowych mediów siatkowych; niewystarczający nacisk na cienką tkaninę poliestrową umożliwia gromadzenie się biofilmu, który stopniowo staje się odporny na czyszczenie hydrauliczne
• Źródło wody do płukania wstecznego — stosowanie oczyszczonych ścieków do płukania wstecznego zmniejsza zużycie wody słodkiej, ale wymaga jakości filtratu wystarczającej do uniknięcia ponownego zanieczyszczenia powierzchni medium
• Wyzwalacz częstotliwości czyszczenia — automatyczne wyzwalacze różnicowe lub oparte na utracie ciśnienia są bardziej niezawodne niż systemy oparte na zegarze, szczególnie w zastosowaniach przemysłowych ze zmiennym obciążeniem

W strumieniach ścieków o dużej zawartości oleju – powszechnych w fabrykach odzieży stosujących smary do włókien syntetycznych lub w zakładach przetwórstwa tworzyw sztucznych – mogą być wymagane dodatkowe cykle czyszczenia chemicznego z użyciem detergentów alkalicznych w odstępach tygodniowych lub miesięcznych w celu usunięcia hydrofobowych warstw zanieczyszczeń, których samo płukanie hydrauliczne nie jest w stanie usunąć. Planowanie punktów dostępu do czyszczenia chemicznego i przyłączy dozowania środków chemicznych na etapie projektowania pozwala uniknąć kosztownych późniejszych modernizacji.

Dobór filtra bębnowego: kluczowe dane wejściowe i typowe błędy specyfikacji

Rozmiar filtra bębnowego zależy od szybkości obciążenia hydraulicznego — objętości ścieków przetworzonych na jednostkę powierzchni zanurzonego filtra w jednostce czasu — w połączeniu z szybkością ładowania cząstek stałych, która określa, jak szybko powierzchnia medium zasłania się pomiędzy cyklami płukania wstecznego. Obydwa parametry należy obliczyć dla warunków przepływu szczytowego, a nie średniego, aby mieć pewność, że jednostka nie stanie się wąskim gardłem hydraulicznym w okresach dużego obciążenia.

Do najczęstszych błędów wymiarowania spotykanych w instalacjach przemysłowych należą:

• Niedowymiarowanie w oparciu o średni dzienny przepływ — wytwarzanie ścieków przemysłowych rzadko jest równomierne; Zdarzenia związane z wyładowaniem partii z cykli czyszczenia lub zmian zmian mogą powodować natychmiastowe przepływy 3–5 razy średnia dzienna
• Ignorowanie wpływu temperatury na lepkość — lepkość ścieków znacznie wzrasta w niższych temperaturach, zmniejszając strumień filtracji i wymagając większej powierzchni bębna, aby utrzymać przepustowość w zimowych warunkach pracy
• Określanie rozmiaru apertury bez danych o wielkości cząstek — wybranie nominalnego sita 100 µm bez potwierdzenia, że docelowe cząstki stałe są stale większe niż 100 µm, powoduje trwałe zmętnienie filtratu
• Pominięcie rozdziału przepływu na wlocie — nierównomierny rozkład przepływu na szerokości bębna tworzy lokalne strefy przeciążenia, które przedwcześnie zaślepiają, pozostawiając inne sekcje niewykorzystane

Prawidłowe dobranie rozmiaru wymaga również określenia odpowiedniego poziomu zanurzenia bębna – zazwyczaj 60–75% średnicy bębna — w celu zrównoważenia wykorzystania powierzchni filtracyjnej z ryzykiem resuspensji cząstek stałych z rynny odrzutowej popłuczyn. W firmie Yixing Hengye Environmental Protection Technology Co., Ltd. specyfikacje filtrów bębnowych są opracowywane w drodze ustrukturyzowanego przeglądu projektu, który uwzględnia dane dotyczące przepływu zmierzone na miejscu, wyniki charakterystyki cząstek i docelową jakość ścieków, zapewniając, że zainstalowany sprzęt działa niezawodnie w pełnym zakresie warunków pracy, a nie tylko przy idealnych założeniach laboratoryjnych.
