Odwadnianie osadów: metody, technologie i systemy oczyszczania ścieków

Co to jest odwadnianie — i dlaczego ma znaczenie dla gospodarki osadami

Odwadnianie to mechaniczne lub fizyczne usuwanie wody z mieszaniny ciała stałego i cieczy w celu zmniejszenia jej objętości i zwiększenia zawartości substancji stałych. W kontekście oczyszczania ścieków odwadnianie odnosi się w szczególności do procesu oddzielania wody od osadu – półstałego produktu ubocznego powstającego na etapach oczyszczania pierwszego, drugiego i trzeciego stopnia – w celu wytworzenia nadającego się do przenoszenia i transportu placka nadającego się do utylizacji, wykorzystania na roli lub dalszego przetwarzania.

Ekonomiczne i operacyjne uzasadnienie odwadniania jest proste. Surowy osad ściekowy zazwyczaj zawiera 95–99% wagowo wody . Zmniejszenie zawartości wilgoci z 97% do 75% poprzez odwadnianie mechaniczne zmniejsza objętość osadu o około 88%, radykalnie obniżając koszty transportu, opłaty za wywóz śmieci i zużycie energii w dalszej obróbce termicznej. W przypadku średniej wielkości miejskiej oczyszczalni ścieków przetwarzającej 50 000 m³/dzień to zmniejszenie objętości może przełożyć się na oszczędności rzędu kilkuset tysięcy dolarów rocznie na samych kosztach usuwania osadów.

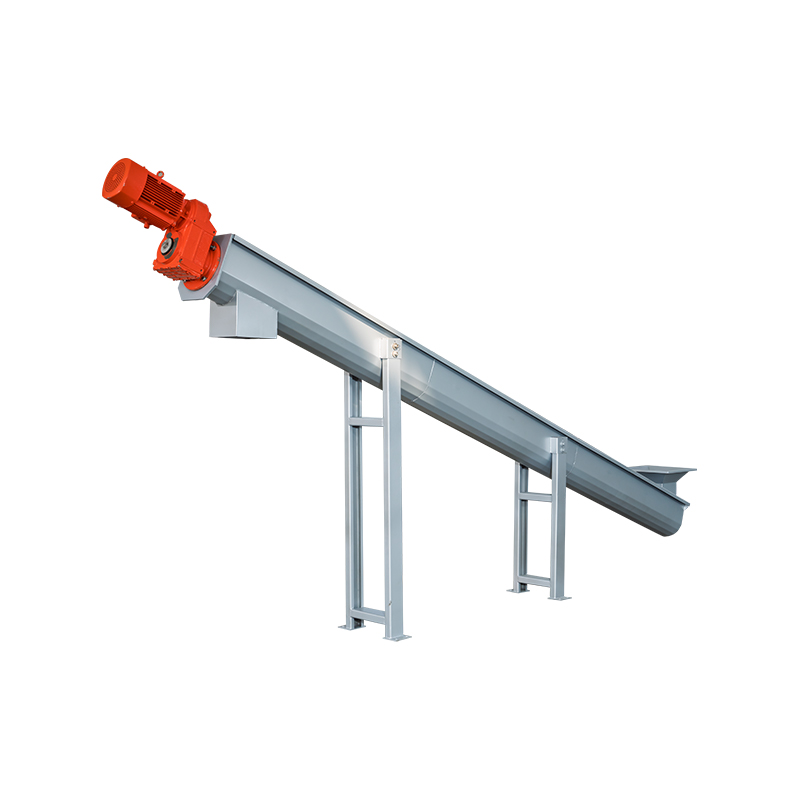

Oprócz zmniejszenia objętości odwadnianie stabilizuje również osad na potrzeby transportu — dobrze odwodniony placek o zawartości 20–25% całkowitej zawartości substancji stałych (TS) można transportować taśmą lub ślimakiem bez pompowania, układać w stosy w celu tymczasowego przechowywania i ładować na ciężarówki bez specjalistycznego sprzętu.

Zagęszczanie osadu a odwadnianie: zrozumienie różnicy

Zagęszczanie i odwadnianie osadów to kolejne, ale odrębne operacje w ramach kompletnego układu gospodarki osadowej. Pomieszanie tych dwóch kwestii prowadzi do błędnego wyboru sprzętu i nieefektywności procesu.

Pogrubienie to grawitacyjny lub mechaniczny proces o niskim ścinaniu, który zagęszcza rozcieńczony osad od 0,5–2% TS do około 3–8% TS. Nie jest to końcowy etap odwadniania — zagęszczony osad pozostaje możliwy do pompowania i płynięcia. Głównym celem jest zmniejszenie objętości doprowadzanej do dalszych komór fermentacyjnych lub urządzeń odwadniających, zmniejszając ich wielkość i koszty operacyjne. Typowe technologie zagęszczania obejmują zagęszczacze grawitacyjne, zagęszczacze flotacyjne z rozpuszczonym powietrzem (DAF), zagęszczacze bębnowe obrotowe i zagęszczacze taśmowe grawitacyjne.

Odwadnianie następuje zagęszczenie i wykorzystuje ciśnienie mechaniczne, próżnię lub siłę odśrodkową, aby podnieść zawartość substancji stałych w osadzie z zakresu 3–8% TS do 15–35% TS — tworząc półstały placek. Przy tej zawartości części stałych materiał przechodzi z płynu, który należy pompować, do ciała stałego, które można przenosić, układać w stosy i transportować konwencjonalnymi środkami.

Połączona sekwencja zagęszczania i odwadniania osadu stanowi podstawę nowoczesnego zarządzania biosolidami. Pomijanie zagęszczania i podawanie rozcieńczonego osadu bezpośrednio do urządzeń odwadniających skutkuje powstaniem przewymiarowanych, przeciążonych maszyn o słabej suchości placka i wysokim zużyciu polimeru.

Technologie odwadniania osadów: przegląd porównawczy

W celach komercyjnych wykorzystuje się wiele technologii odwadniania osadów. Każdy z nich działa na innych zasadach fizycznych i zapewnia inną suchość ciasta, zapotrzebowanie na polimer, zajmowaną powierzchnię i zużycie energii. Wybór zależy od rodzaju osadu, wielkości zakładu, ostatecznej drogi utylizacji oraz priorytetów kapitałowych i kosztów operacyjnych.

Prasa filtracyjna pasowa

Taśmowa prasa filtracyjna (BFP) to jedna z najczęściej instalowanych technologii odwadniania na świecie, szczególnie w zastosowaniach związanych ze ściekami komunalnymi. Kondycjonowany osad jest podawany pomiędzy dwoma stale poruszającymi się porowatymi taśmami, które najpierw odprowadzają wodę grawitacyjnie, a następnie ściskają osad przez szereg rolek ze stopniowo rosnącym ciśnieniem. Zawartość substancji stałych w ciastku zazwyczaj waha się od 18–25% TS do mieszanych osadów komunalnych. BFP charakteryzują się niskim zużyciem energii (1–2 kWh/tonę suchej masy), ale wymagają znacznych ilości wody do mycia (3–10 m³/godz. na metr szerokości taśmy) i są wrażliwe na zmienność osadu zasilającego.

Dekanter wirówkowy

Wirówki dekantacyjne wykorzystują siłę odśrodkową (zwykle 1500–4000 × g) do oddzielania substancji stałych osadu od fazy ciekłej z dużą prędkością. Dostarczają 20–30% suchości placka TS do przefermentowanych osadów komunalnych i doskonale nadają się do pracy ciągłej w dużych ilościach. Wirówki są kompaktowe, całkowicie zamknięte (ważne dla kontroli nieprzyjemnych zapachów) i w dużej mierze zautomatyzowane, ale ich zużycie energii jest znacznie wyższe niż w przypadku wirówek BFP i wynosi zazwyczaj 15–30 kWh/tonę suchej masy, a koszty ich konserwacji są wyższe ze względu na zużycie powodowane przez osady ścierne.

Naciśnij śrubę

Prasa śrubowa podaje osad na cylindryczne sito i przesuwa go za pomocą obracającej się śruby o stopniowo zmniejszającym się skoku, przeciskając wolną wodę przez sito, podczas gdy placek jest odprowadzany na wylocie. Nowoczesne wielotarczowe prasy śrubowe szybko zyskały udział w rynku dzięki swoim bardzo niskie zużycie energii (2–5 kWh/tonę suchej masy), minimalna uwaga operatora, niskie zapotrzebowanie na wodę do mycia i przydatność dla małych i średnich zakładów. Suchość placka wynosi zazwyczaj 15–22% TS — mniej niż w wirówkach — ale w zastosowaniach, w których oszczędności w kosztach utylizacji uzasadniają nieco bardziej wilgotny placek, przewaga w zakresie kosztów operacyjnych jest przekonująca.

Prasa filtracyjna (płytowa i ramowa)

Wysokociśnieniowe prasy filtracyjne płytowo-ramowe dostarczają najbardziej suchy placek spośród wszystkich technologii mechanicznego odwadniania – zazwyczaj 35–45% TS — co czyni je preferowanym wyborem w przypadku, gdy osady przeznaczone są do spalania, współspalania lub gdy koszty składowania są niezwykle wysokie. Operacja wsadowa, duża powierzchnia i wysokie koszty inwestycyjne ograniczają ich zastosowanie do osadów przemysłowych, osadów komunalnych uzdatnianych wapnem i zastosowań, w których bardzo wysoka suchość jest trudnym wymogiem. Membranowe prasy filtracyjne, które nadmuchują elastyczne membrany po napełnieniu, w niektórych zastosowaniach przemysłowych z osadami, mogą spowodować wysuszenie placka powyżej 50% TS.

Obrotowy filtr próżniowy

Niegdyś dominująca technologia odwadniania osadów ściekowych, obrotowe filtry próżniowe zostały w nowych instalacjach w dużej mierze wyparte przez prasy taśmowe i wirówki ze względu na ich stosunkowo słabą suchość (12–18% TS), wysokie wymagania energetyczne i konserwacyjne oraz otwartą konstrukcję. Pozostają w użyciu w starszych zakładach komunalnych i w niektórych zastosowaniach przemysłowych, gdzie ich delikatna, ciągła praca jest odpowiednia dla delikatnych lub włóknistych typów osadów.

Odwadnianie osadów DAF: postępowanie z produktami ubocznymi jednostki flotacyjnej

Urządzenia do flotacji rozpuszczonym powietrzem (DAF) są szeroko stosowane w oczyszczaniu ścieków przemysłowych i komunalnych w celu usuwania zawieszonych ciał stałych, tłuszczów, olejów i smarów poprzez przyczepianie mikroskopijnych pęcherzyków powietrza do cząstek i unoszenie ich na powierzchnię w postaci odtłuszczonego pływaka. Powstały osad DAF stwarza wyjątkowe wyzwania w zakresie odwadniania, które znacznie różnią się od osadzonych pierwotnych lub wtórnych osadów biologicznych.

Pływak DAF zazwyczaj dociera do etapu odwadniania o godz 1–5% TS — porównywalny do zagęszczonego osadu biologicznego — ale jego charakter fizyczny jest zasadniczo inny. Szlam DAF z przetwórstwa żywności, utylizacji lub papierni jest często bardzo ściśliwy, galaretowaty i bogaty w tłuszcze i białka, które są odporne na drenaż. Standardowe kondycjonowanie polimerowe, które dobrze sprawdza się w przypadku osadu czynnego, może słabo działać na pływaku DAF; Często wymagane są programy dwupolimerowe łączące polimery kationowe i anionowe lub dodatek koagulantów, takich jak chlorek żelaza lub siarczan glinu przed kondycjonowaniem polimeru.

Do odwadniania osadów DAF najczęściej stosowanymi technologiami są wirówki dekantacyjne i prasy taśmowe. Wirówki radzą sobie z dużą zawartością tłuszczu w sposób bardziej niezawodny — gromadzenie się tłuszczu na tkaninach prasy taśmowej jest chronicznym problemem operacyjnym w zastosowaniach DAF w przemyśle spożywczym. Prasy śrubowe również wykazały dobre wyniki w przypadku pływaka DAF z zakładów komunalnych, w których zawartość lipidów jest niższa. Wytrawność ciasta 12–20% TS jest typowy dla osadów DAF w przemyśle spożywczym i jest znacznie niższy niż osad biologiczny, ze względu na ściśliwy i hydrofilowy charakter cząstek stałych.

W warunkach przemysłowych, gdzie do oczyszczania ścieków z farb używa się DAF, powstający osad pofarbowy stwarza dodatkowe komplikacje. Części stałe farby — szczególnie z wodorozcieńczalnych lakierów bazowych zawierających żywice i pigmenty — tworzą lepki, klejący placek, który może szybko zaślepić media filtracyjne i szybko zabrudzić misy wirówki. Dedykowane systemy odwadniania osadów farbowych często wykorzystują prasy filtracyjne z syntetycznymi tkaninami filtracyjnymi przystosowanymi do cykli czyszczenia rozpuszczalnikami lub specjalnie zaprojektowane suszarki osadów, które łączą mechaniczne odwadnianie z suszeniem termicznym w jednym urządzeniu, aby osiągnąć 80–90% TS w celu klasyfikacji jako inne niż niebezpieczne odpady stałe.

Systemy odwadniania szlamu w zastosowaniach przemysłowych

Oprócz komunalnego oczyszczania ścieków, systemy odwadniania szlamu odgrywają kluczową rolę w wielu procesach przemysłowych. Termin „szlam” zazwyczaj opisuje mieszaninę o wyższym i bardziej jednolitym stężeniu substancji stałych niż osad ściekowy – często 10–40% wagowo substancji stałych – i może zawierać cząstki nieorganiczne (minerały, ceramikę, metale), a nie materiał biologiczny.

Kluczowe zastosowania przemysłowego odwadniania szlamu obejmują:

• Górnictwo i przetwórstwo minerałów — odwadnianie odpadów poflotacyjnych przy użyciu zagęszczaczy, pras filtracyjnych lub próżniowych filtrów taśmowych; głównym czynnikiem jest odzyskiwanie wody technologicznej do recyklingu w regionach ubogich w wodę
• Budowa i drążenie tuneli — szlam bentonitowy i płuczka wiertnicza powstałe podczas drążenia tuneli wymagają szybkiego odwadniania na miejscu budowy przy użyciu mobilnych pras filtracyjnych lub systemów wirówek, zanim odzyskana woda będzie mogła zostać spuszczona lub ponownie wykorzystana
• Produkcja ceramiki i szkła — zawiesiny drobnych cząstek powstałe w wyniku operacji mielenia i polerowania na mokro są odwadniane za pomocą próżniowych filtrów tarczowych lub filtrów ciśnieniowych w celu odzyskania cennego materiału i zmniejszenia objętości odprowadzanych ścieków
• Wytwarzanie energii — popiół lotny i zawiesiny popiołów paleniskowych ze spalania węgla są odwadniane za pomocą próżniowych filtrów taśmowych lub pras filtracyjnych w ramach suchych lub półsuchych systemów przeładunku popiołów wymaganych przepisami ochrony środowiska
• Przetwarzanie żywności i napojów — wytłoki owocowe, wywar zbożowy i zawiesiny skrobiowe są odwadniane przed suszeniem lub przetwarzaniem paszy dla zwierząt, przy czym dominującym sprzętem są prasy śrubowe i wirówki dekantacyjne

Projekt przemysłowego systemu odwadniania szlamu musi uwzględniać ścieralność (która decyduje o odporności na zużycie materiałów w wirówkach i pompach), rozkład wielkości cząstek (drobne cząstki poniżej 5 µm są odporne na drenaż i mogą wymagać pomocy filtracyjnych) oraz zgodność chemiczną pomiędzy gnojowicą a zwilżonymi powierzchniami sprzętu odwadniającego.

Kondycjonowanie polimeru: zmienna kontrolująca wydajność odwadniania

Praktycznie we wszystkich metodach odwadniania osadów kondycjonowanie polimerów jest etapem poprzedzającym, który określa, czy mechaniczne urządzenia odwadniające działają w zakresie projektowym, czy też mają trudności z uzyskaniem akceptowalnej suchości placka. Właściwa kondycjonowanie ma często większy wpływ niż wybór sprzętu.

Polielektrolity — najczęściej kationowe poliakrylamidy — działają poprzez neutralizację ujemnego ładunku powierzchniowego cząstek osadu i łączenie cząstek w większe, uwalniające wodę kłaczki. Kluczowe parametry do optymalizacji w dowolnym system odwadniania osadów są:

• Dawka polimeru — zazwyczaj 3–10 kg aktywnego polimeru na tonę suchej masy w przypadku komunalnych osadów wtórnych; nadmierne dozowanie powoduje straty środków chemicznych i może odwrócić ładowanie, zmniejszając wydajność
• Rozcieńczanie i makijaż — polimery emulsyjne należy przed wtryskiem rozcieńczyć do 0,1–0,5% roztworu; niewystarczające rozcieńczenie powoduje powstanie nieaktywnego polimeru, który przechodzi przez etap odwadniania bez kondycjonowania osadu
• Mieszanie energii i czasu kontaktu — potrzebne jest wystarczające ścinanie, aby rozproszyć polimer w osadzie, ale nadmierne ścinanie po utworzeniu kłaczków powoduje rozbicie kłaczków i nie można go odwrócić; W porównaniu z wirnikami o dużej prędkości preferowane są wbudowane mieszalniki statyczne lub mieszalniki dynamiczne o niskim ścinaniu
• Zmienność osadu — zmiany w składzie osadu paszowego (np. po burzy, która rozcieńcza osad pierwotny lub po zmianach w oczyszczaniu biologicznym) zmieniają optymalny typ i dawkę polimeru; zautomatyzowane systemy dozowania polimeru ze sprzężeniem zwrotnym do kontroli mętności lub czasu ssania kapilarnego (CST) znacznie poprawiają konsystencję

W przypadku odwadniania osadów ściekowych w zakładach komunalnych koszty polimerów stanowią zazwyczaj 30–50% całkowitych kosztów operacyjnych odwadniania. Często osiągalna jest redukcja określonego zużycia polimeru o 10% poprzez lepszą optymalizację kondycjonowania, co zapewnia znaczne oszczędności budżetowe bez inwestycji kapitałowych.
