Przenośniki ślimakowe bezwałowe/wałowe nadają się do transportu skratek w komunalnych oczyszczalniach ścieków, przydomowych podczyszczalniach ścieków, komunalnych przepompowniach wód deszczowych i ścieków oraz stacjach uzdatniania wody. Stosowane są głównie w połączeniu z urządzeniami takimi jak przesiewacze lub maszyny odwadniające do transportu skratek lub odwodnionego osadu.
· W jednostce napędowej zastosowano przekładnię zębatą walcową z wałem równoległym, zamontowaną na wale, charakteryzującą się zwartą budową oraz płynną i bezpieczną pracą;
· Rynna w kształcie litery U posiada wewnętrzną wyściółkę, zapewniającą wysoką odporność na zużycie, dłuższą żywotność i łatwą wymianę;
· Kierunek transportu jest określony przez spiralny kierunek łopatek ślimaka i obrót silnika, co umożliwia transport dwukierunkowy;
· Wykorzystuje szerokokanałowy system przenoszenia, aby zapobiec zatorom, zapewniając niezawodne działanie, niski poziom hałasu i wygodną konserwację.
W tym urządzeniu zastosowano ciągły przenośnik taśmowy. Zrzut materiału na przenośnik następuje z przesiewacza lub wylotu maszyny odwadniającej. Napędzane silnikiem elektrycznym materiały są transportowane za pomocą spiralnych ostrzy z jednego końca na drugi. Na końcu terminala przenośnik łączy się z wózkiem na odpady w celu dalszego przetwarzania.

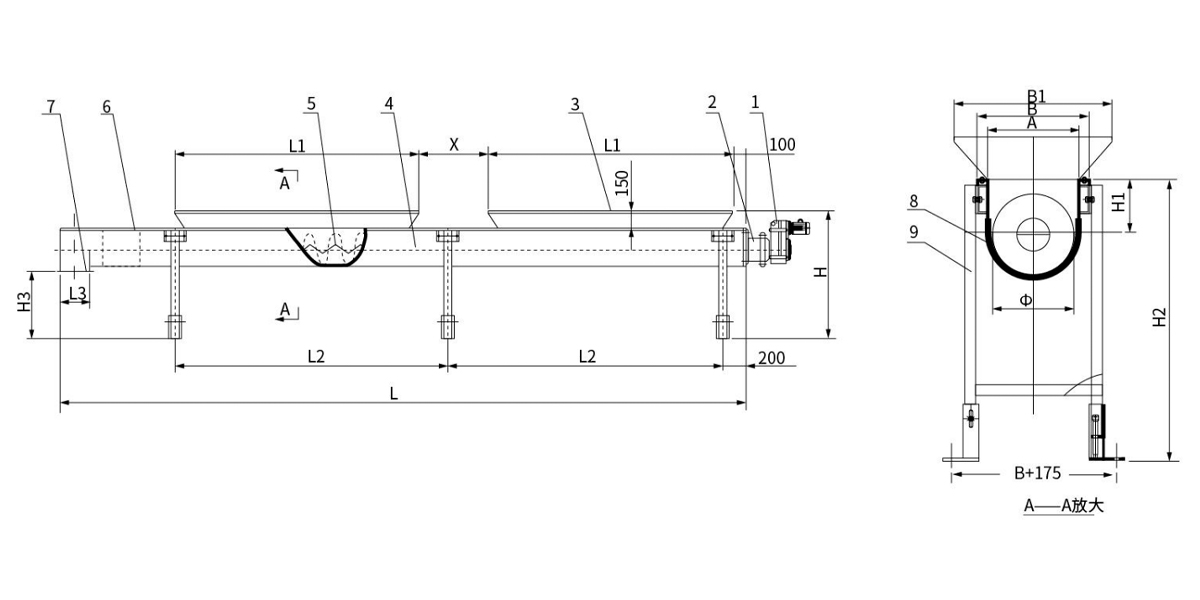

| 1 | Jednostka napędowa | 6 | Płyta osłonowa |
| 2 | Obudowa łożyska | 7 | Wylot wylotowy |
| 3 | Wlot paszy | 8 | Odporna na zużycie podszewka |

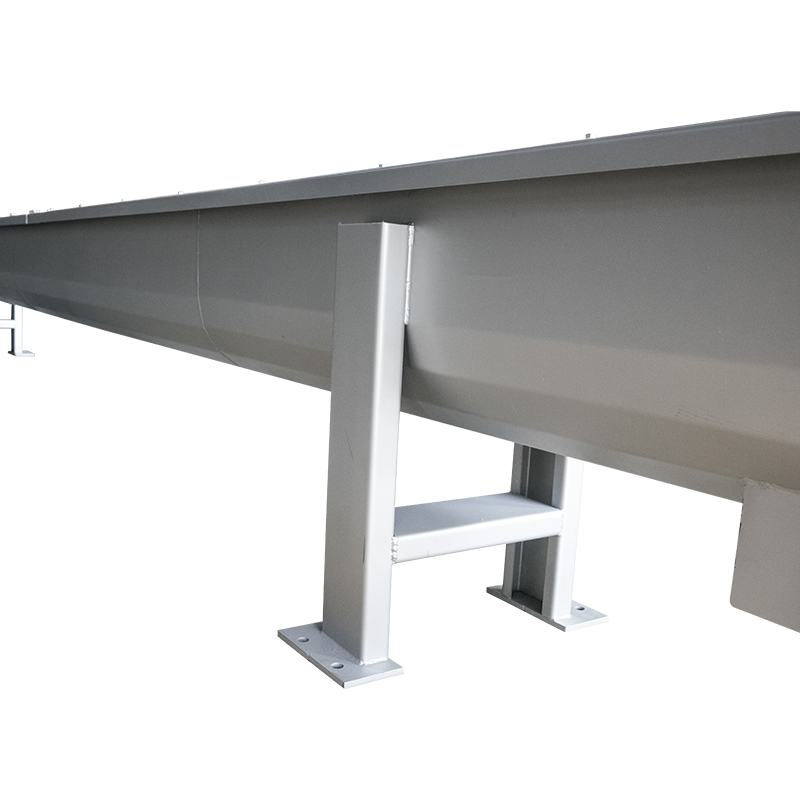

| 4 | Obudowa w kształcie litery U | 9 | Rama nośna (z regulacją wysokości) |
| 5 | Śruba Ostrze |
| Parametry/Model | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Średnica nominalna śruby D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Średnica śruby φ (mm) | 185 | 235 | 285 | 320 | 385 | |||

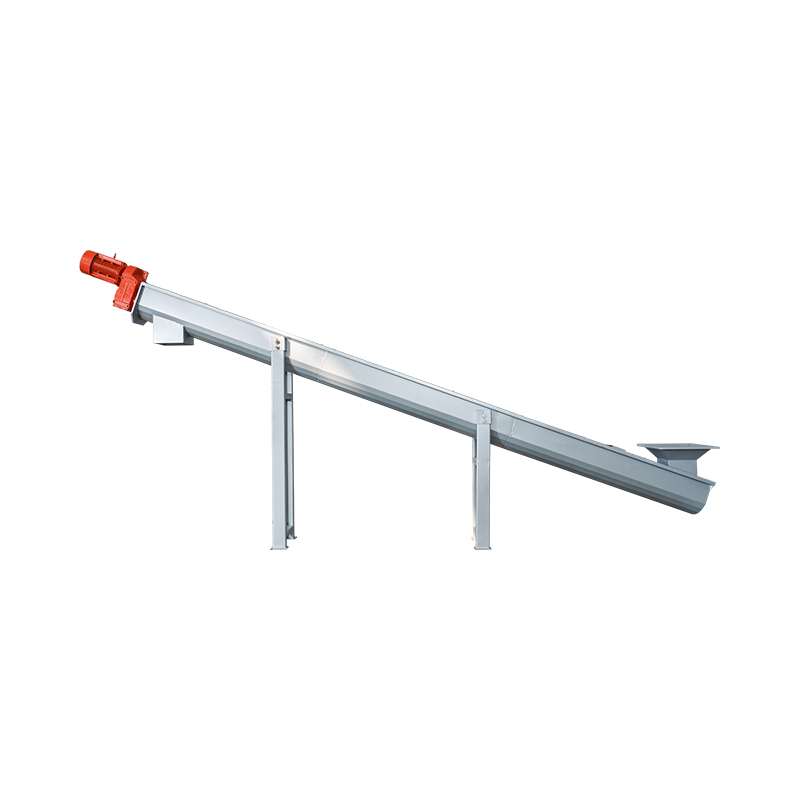

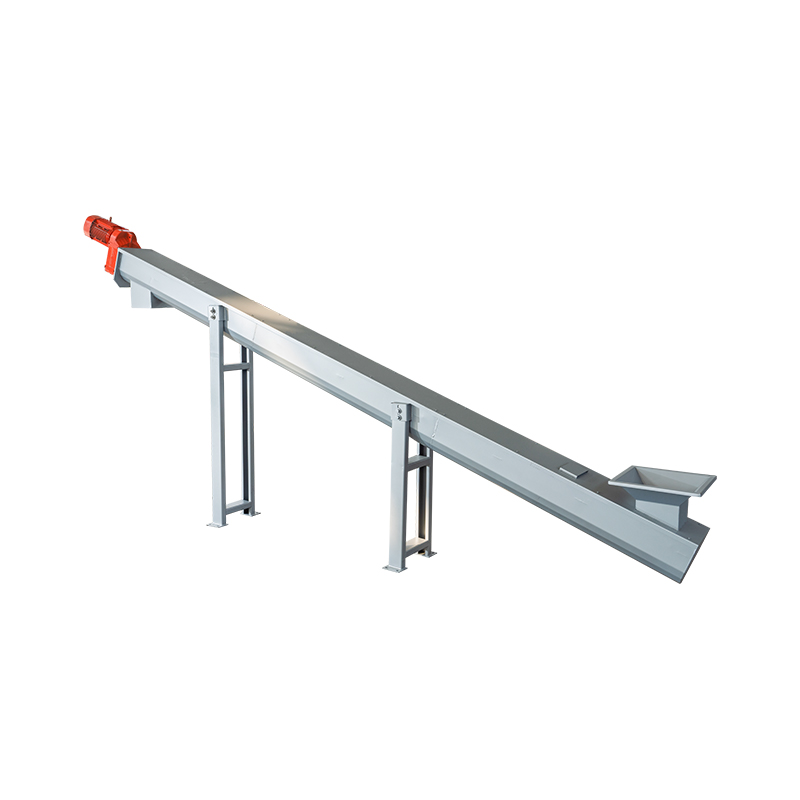

| Natężenie przepływu Q (m³/h) | Kąt instalacji α(°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Prędkość obrotowa ślimaka n (r/min) | 12 ~ 16 | |||||||
| Moc silnika N (kW) | 0,75 ~ 5,5 (w zależności od L i α) | |||||||
| Wymiary instalacyjne (mm) | Średnica wykładziny odpornej na zużycie A | φ 40 | ||||||
| Średnica obudowy B | φ 110 | |||||||
| Szerokość otworu wylotowego B1 | Kompatybilny z odpowiednim sprzętem | |||||||
| Długość śruby L | W zależności od wymagań użytkownika | |||||||
| Długość wlotu zasilania L1 | Kompatybilny z odpowiednim sprzętem | |||||||
| Odległość między nawiasami L2 | (L-1000)/2~L-71000)/3 | |||||||
| Szerokość otworu wylotowego L3 | 250 | 250 | 300 | 350 | 400 | |||
| Całkowita wysokość urządzenia H | Kompatybilny z odpowiednim sprzętem | |||||||
| Wysokość od środka wału śruby do pokrywy H1 | 140 | 165 | 188 | 210 | 240 | |||
| Wysokość pokrywy H2 | H-150 | |||||||
| Dolna wysokość obudowy H3 | Kompatybilny z odpowiednim sprzętem | |||||||

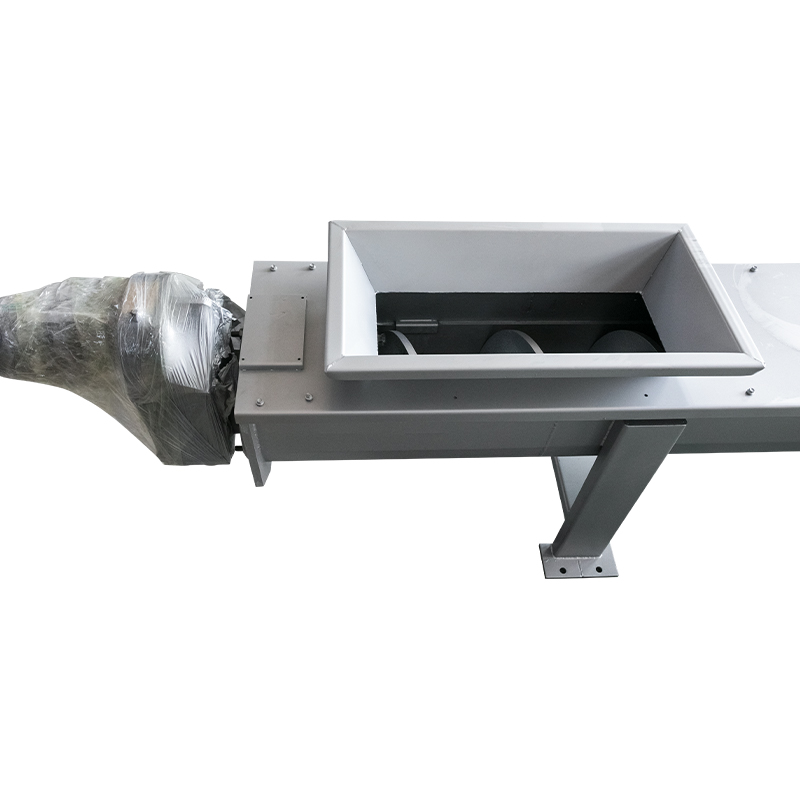

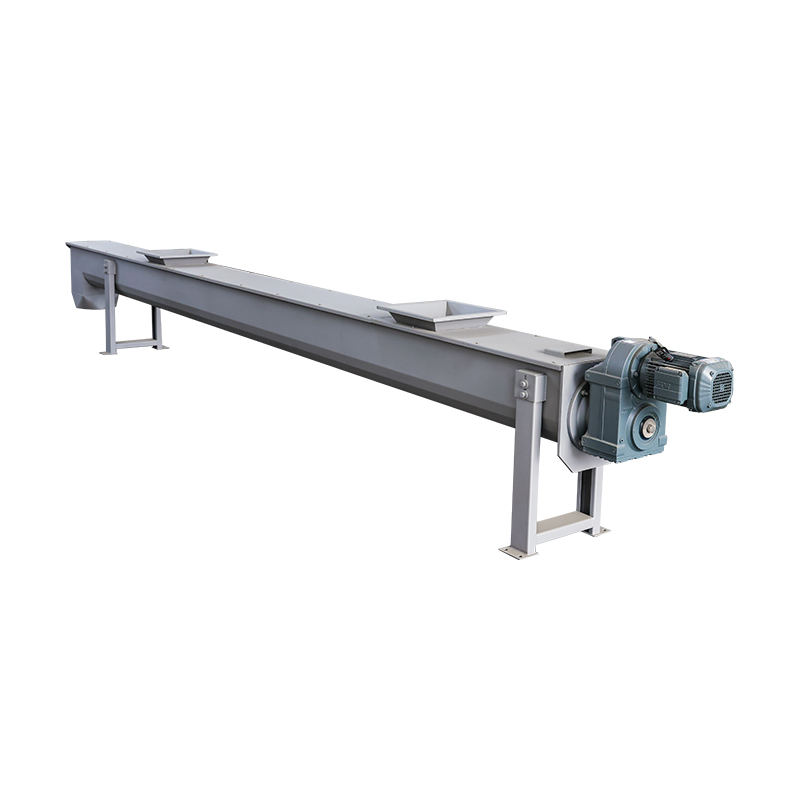

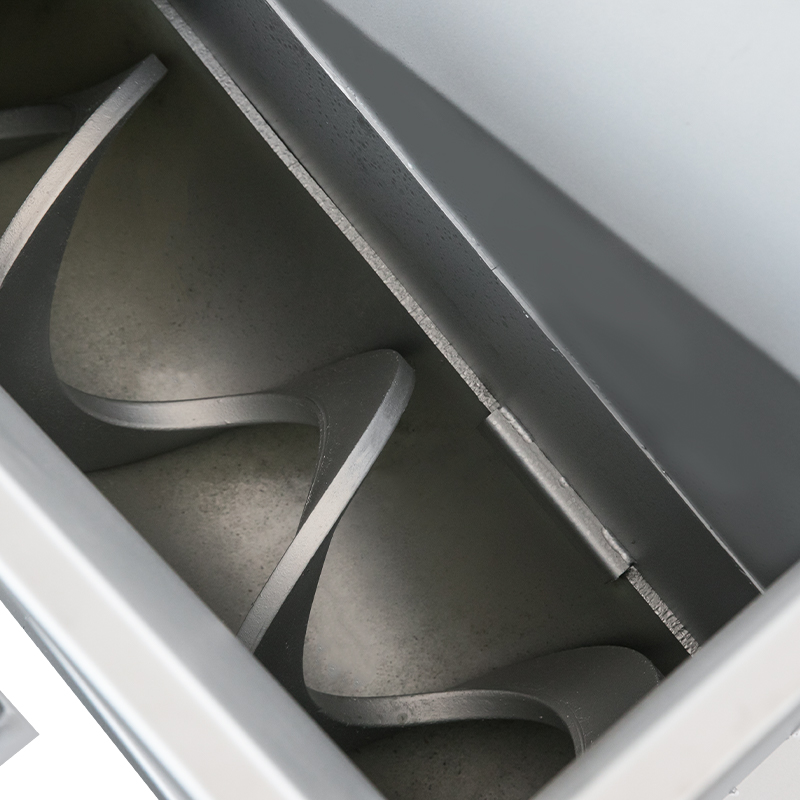

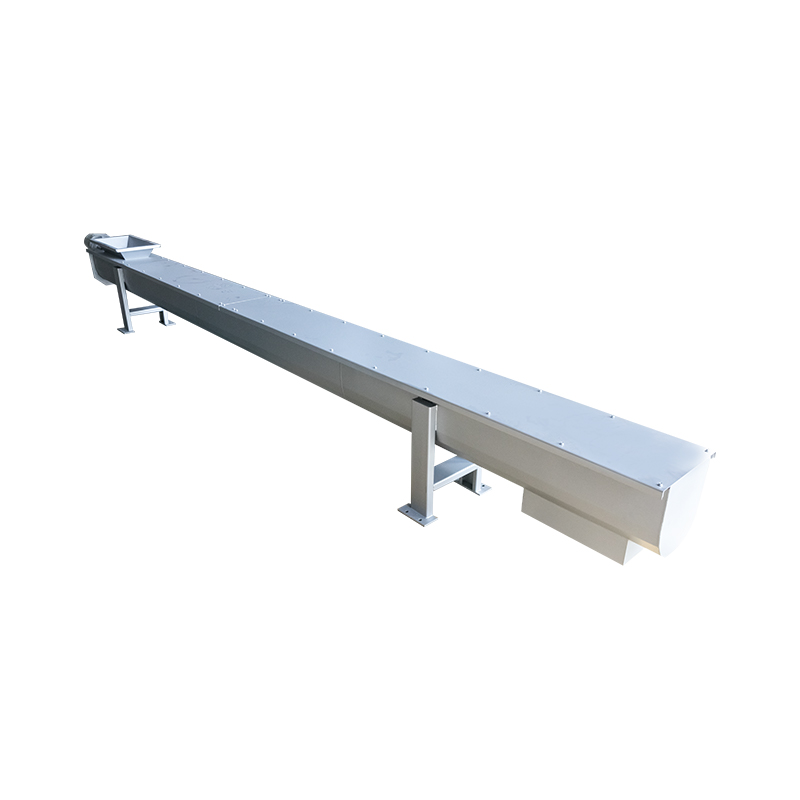

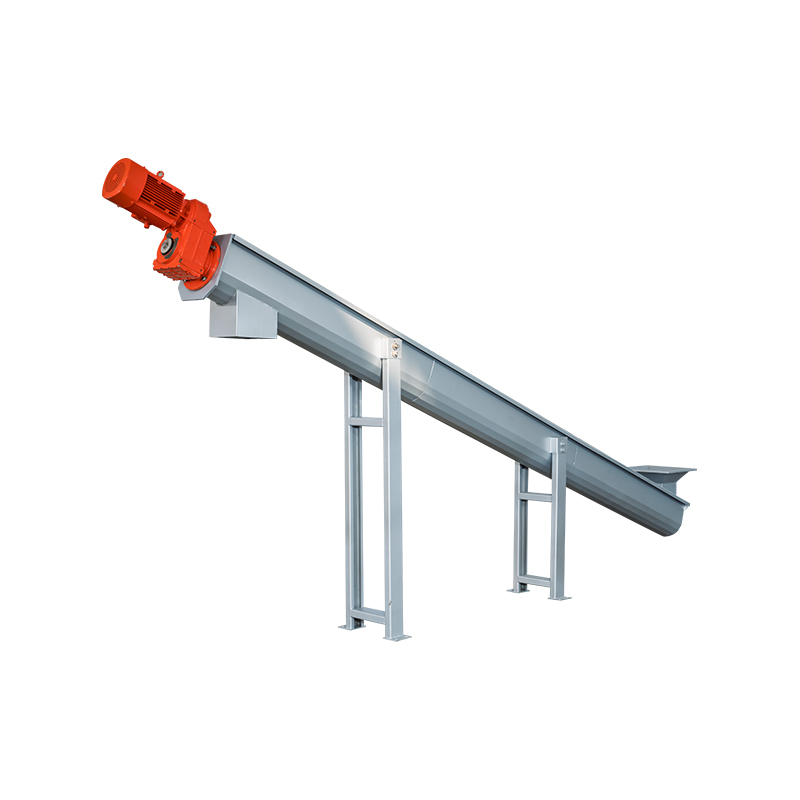

Bezwałowy przenośnik ślimakowy: stosowany głównie do przenoszenia materiałów podatnych na splątanie i mających wysoką lepkość, skutecznie rozwiązując problemy z zatykaniem.
Zakres zastosowania:
1. Środowiskowe usługi wodne: Transport osadów odwodnionych, skratek i grysu.
2. Sektor przemysłowy: Stałe odpady komunalne, odpady spożywcze, szlamy chemiczne i lepkie surowce chemiczne.
3. Przemysł materiałów budowlanych: Materiały sproszkowane, takie jak mączka cementowa i popiół lotny.
Dzięki silnym podstawom technicznym i certyfikowanemu systemowi jakości ISO, Hengye pomaga klientom z różnych branż poprawić wydajność oczyszczania, obniżyć koszty operacyjne i spełnić globalne normy środowiskowe.
