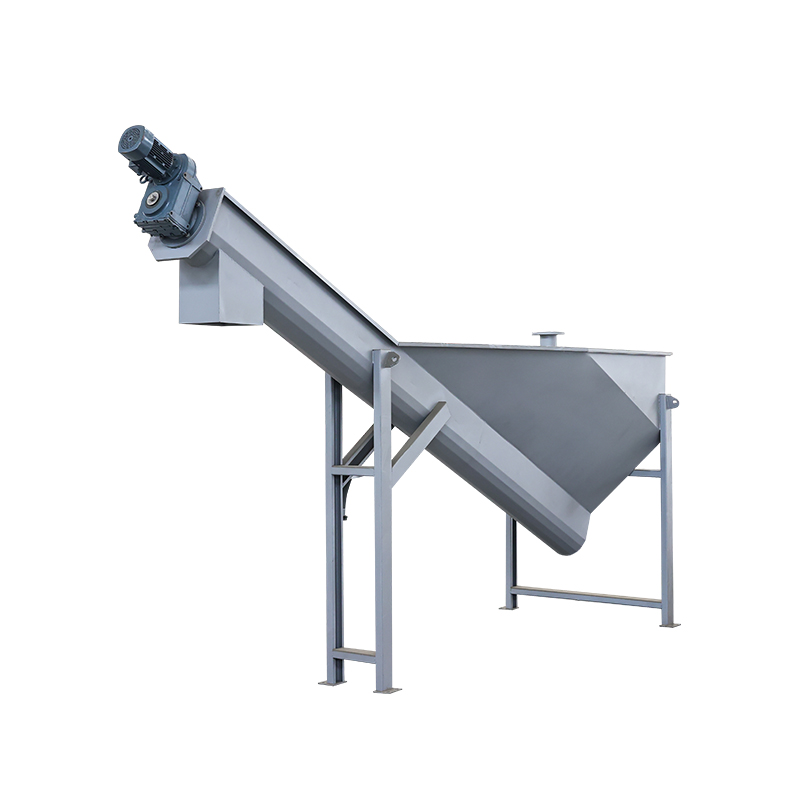

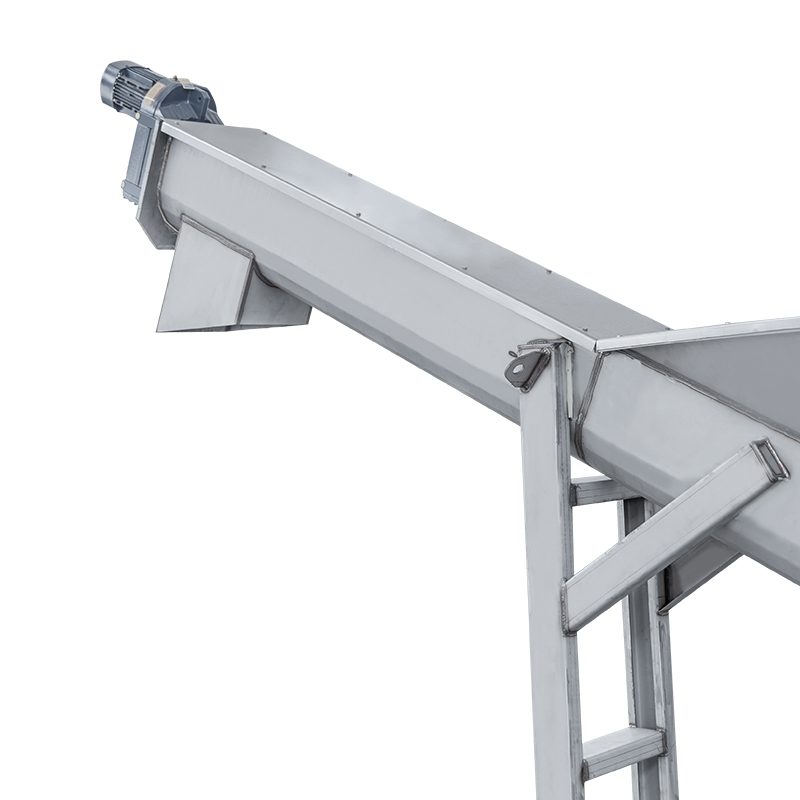

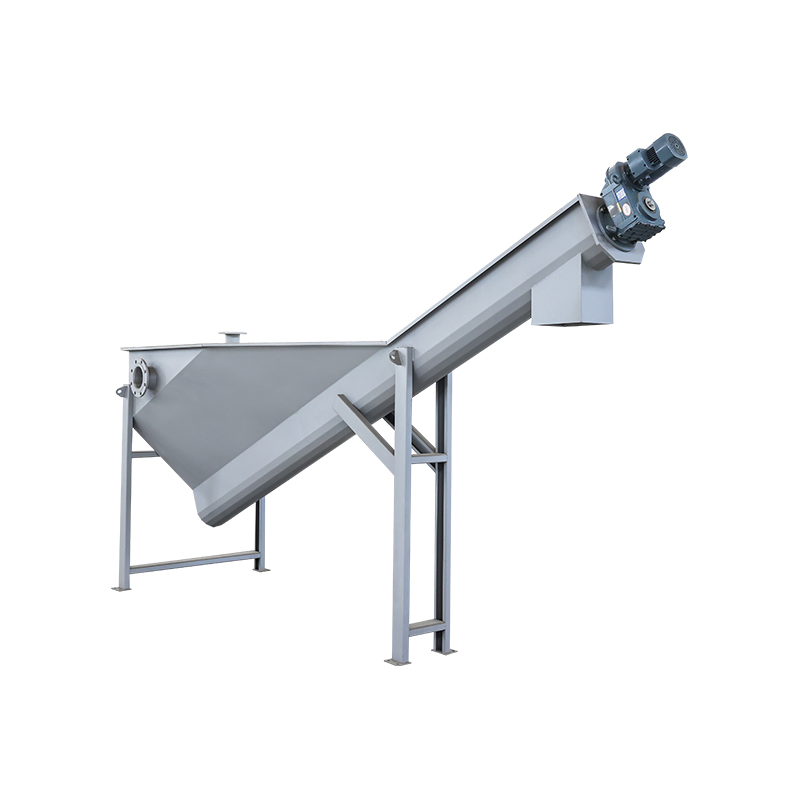

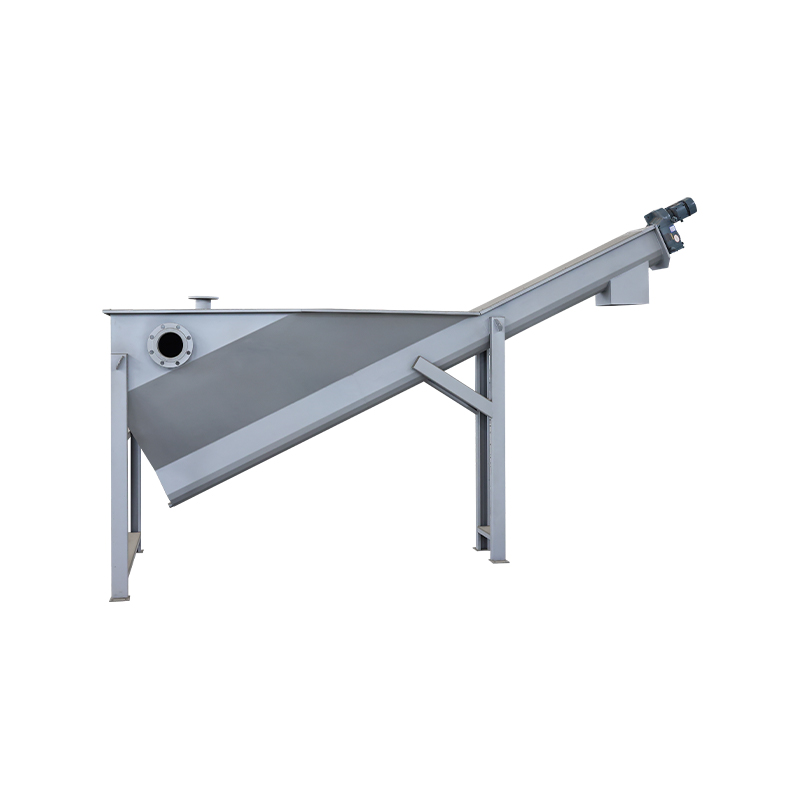

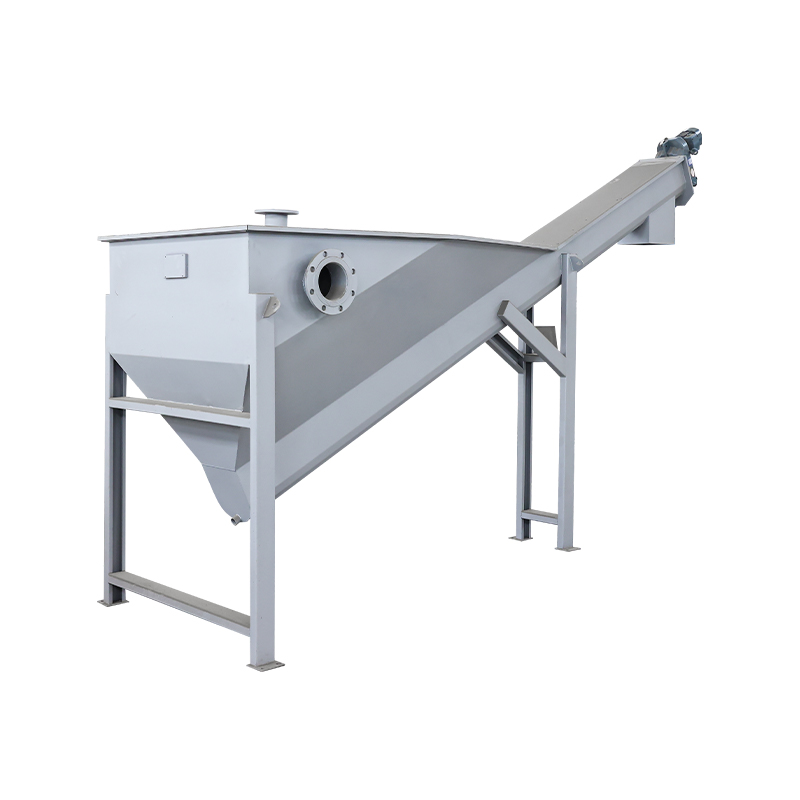

Separator piasek-woda przeznaczony jest do usuwania piasku w osadnikach w komunalnych oczyszczalniach ścieków. Stosowany jest głównie w połączeniu z cyklonowymi zbiornikami sedymentacyjnymi, maszynami do usuwania piasku lub mostowymi kolektorami ssącymi do dalszego przetwarzania odprowadzanej mieszaniny piasku i wody.
· W układzie napędowym zastosowano reduktory walcowe montowane na wale walcowym, charakteryzujące się zwartą budową oraz płynną i bezpieczną pracą;
· Stopień odzysku cząstek większych niż 0,2 mm sięga do 96% po separacji;
· Koryta w kształcie litery U są wyłożone odpornymi na zużycie wkładkami, zapewniającymi długą żywotność i łatwą wymianę;
· Całkowicie zamknięta operacja utrzymuje korzystne warunki środowiskowe. Rama zabezpieczona kołkami rozporowymi, co eliminuje konieczność stosowania kotew osadzanych.

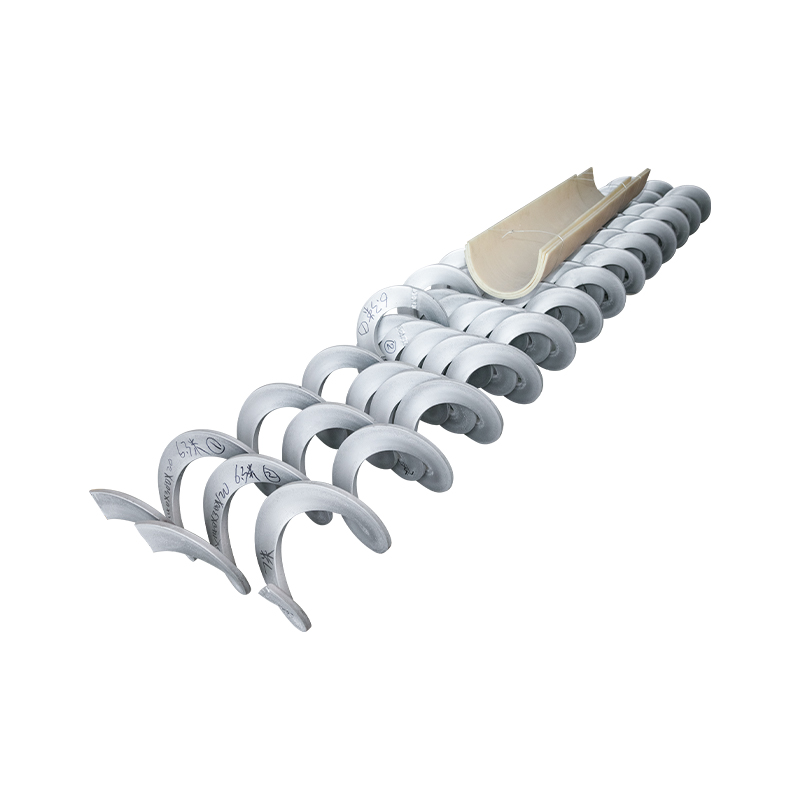

W tym urządzeniu zastosowano bezosiowy mechanizm śrubowy. Mieszanka piasku z wodą podawana jest do separatora od góry. Żwir osiada grawitacyjnie w rynnie oddzielającej piasek od wody. Obrót bezosiowej śruby stopniowo wypycha żwir wzdłuż 25% koryta w kształcie litery U w kierunku wylotu. Żwir następnie wpada do cylindra odbiorczego w celu transportu zewnętrznego. Oddzielone przelewy wody z wylotu rynny separacyjnej poprawiają warunki pracy i ułatwiają transport zewnętrzny.

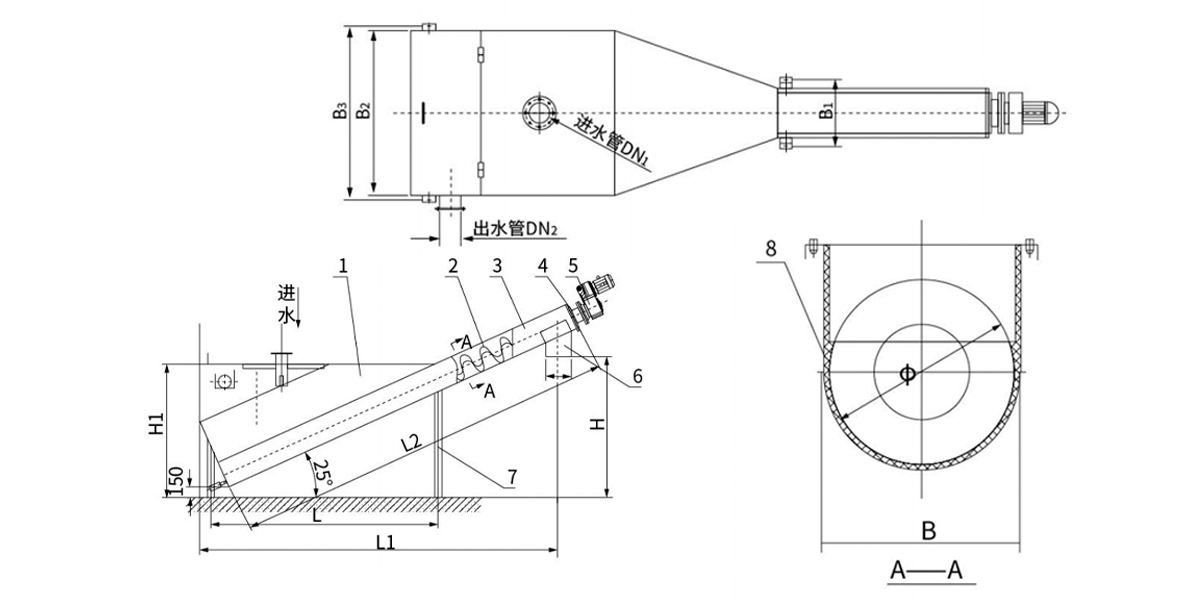

| 1 | Zbiornik separacyjny | 5 | Jednostka napędowa |
| 2 | Spiralne ostrze | 6 | Wylot piasku |
| 3 | Kanał w kształcie litery U | 7 | Rama pomocnicza |
| 4 | Obudowa łożyska | 8 | Odporna na zużycie podszewka |
| Model/dane techniczne | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Średnica nominalna śruby D (mm) | 260 | 300 | 350 | 400 | ||
| Średnica śruby M (mm) | 235 | 285 | 320 | 385 | ||
| Wydajność przetwarzania Q (L/s) | 5 ~ 12 | 12 ~ 20 | 20 ~ 27 | 27 ~ 35 | ||
| Kąt montażu α (°) | 25 | |||||
| Prędkość obrotowa ślimaka n (r/min) | ≈4,8 | |||||
| Moc silnika N (kW) | 0.37 | 0.55 | 0.75 | |||
| Szybkość odzyskiwania (wielkość cząstek ≥0,2 mm) | ≥96 | |||||
| Zawartość wilgoci po oddzieleniu piasku (%) | <65 | |||||
| Wymiary instalacyjne (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B₃ | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L₁ | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Separator piasku: Stosowany głównie jako sprzęt pomocniczy dla komór piasku w oczyszczalniach ścieków w celu oddzielania i oczyszczania cząstek piasku.
Zakres zastosowania:
1. Miejska Ochrona Środowiska: Separacja piasku w piaskowcach cyklonowych lub piaskowcach napowietrzonych dużych i średnich oczyszczalni ścieków.
2. Ścieki przemysłowe: Usuwanie piasku w stacjach uzdatniania wody i oczyszczanie żwiru w ściekach z przetwórstwa spożywczego.
Dzięki silnym podstawom technicznym i certyfikowanemu systemowi jakości ISO, Hengye pomaga klientom z różnych branż poprawić wydajność oczyszczania, obniżyć koszty operacyjne i spełnić globalne normy środowiskowe.
